技術情報

2026.07.31

光ファイバー

テーマ：

CeramOptec社のプリフォーム製造技術

CeramOptec社では下記2種類の製造方法を用いて、ファイバーの母材であるプリフォームの製造を行っています。
【POVD製法（Plasma Outside Vapor Deposition）】
【PCVD製法（Plasma Chemical Vapor Deposition）】

CeramOptec社のプリフォーム製造技術

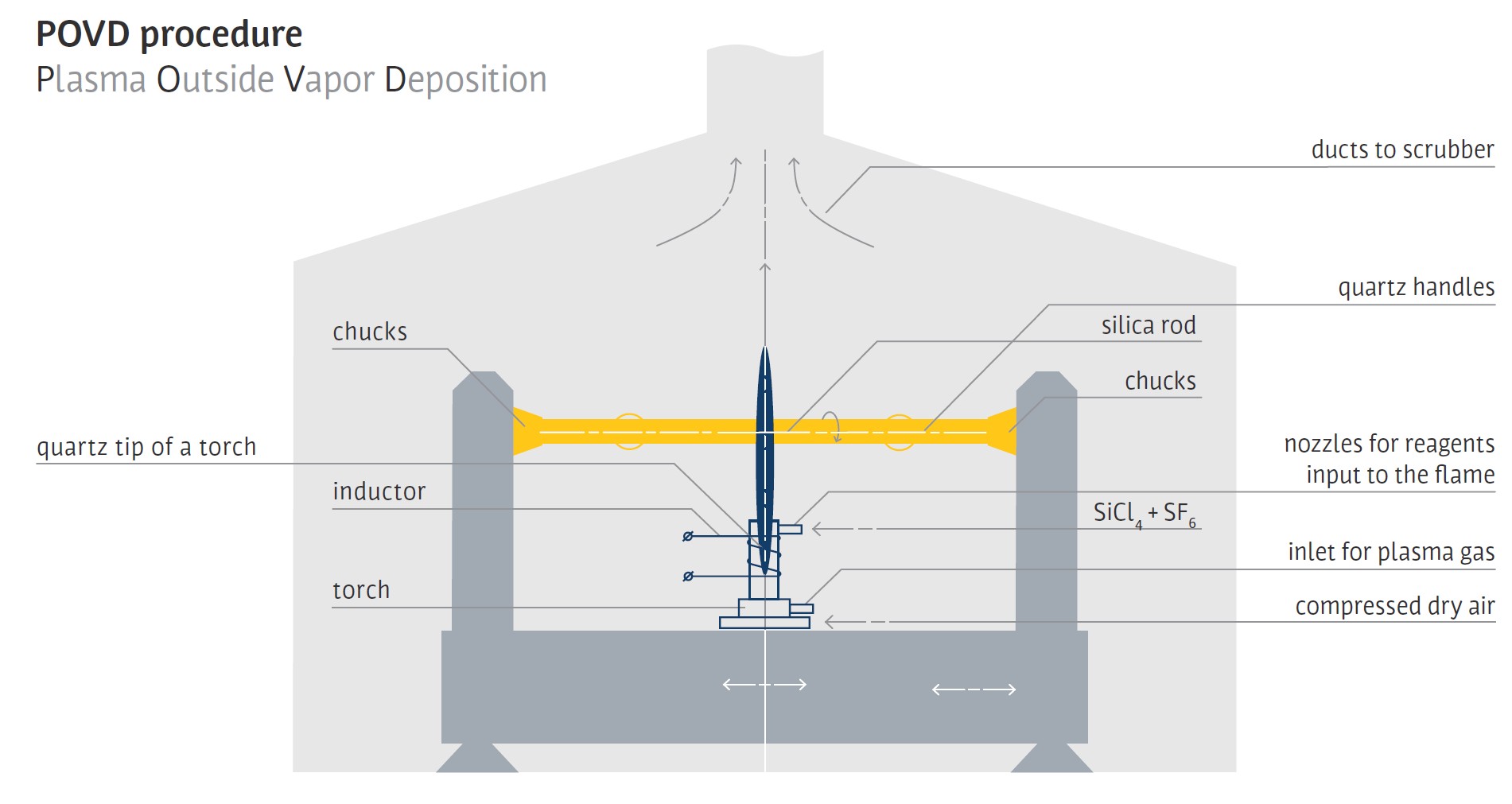

POVD製法（Plasma Outside Vapor Deposition）

原料ガスから生成したガラス微粒子を、回転する芯材の外側に堆積させてプリフォームを形成する方法。堆積後に焼結して透明なガラスプリフォームにする。

【特徴】
・プリフォーム製造の全工程において、特殊な補助設備を要せず、他社でも広く採用されている汎用性の高い製法で対応可能。
・NAが0.22より低い場合のファイバー製造に適している場合がある。
　例：UVタイプ、WFタイプ

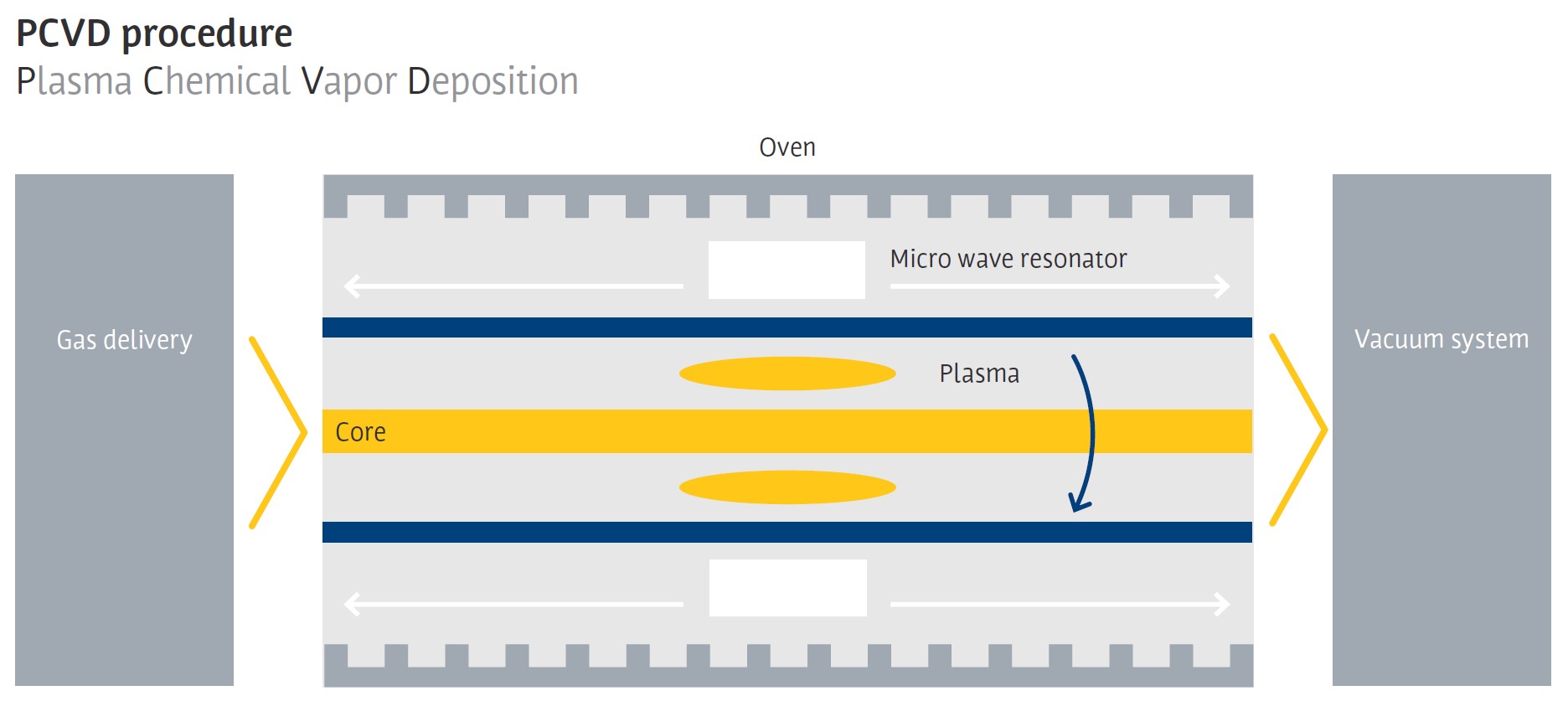

PCVD製法（Plasma Chemical Vapor Deposition）

石英管の内部にプラズマを発生させ、原料ガスを反応させて管の内側にガラス層を直接形成する方法。

【特徴】
・多くの補助設備や材料、管理された環境が必要。堆積プロセス開始前の準備工程には独自のノウハウが必要。
・NAが0.22より高い場合のファイバー製造に適している場合がある。
・低酸素、低温プロセスのため高品質。
・非円形コアや偏心コアなど特殊ファイバーの製造に適している。
・優れた耐ソラリゼーション性、放射線耐性がある。
　例：UVNSタイプ、WFNSタイプ

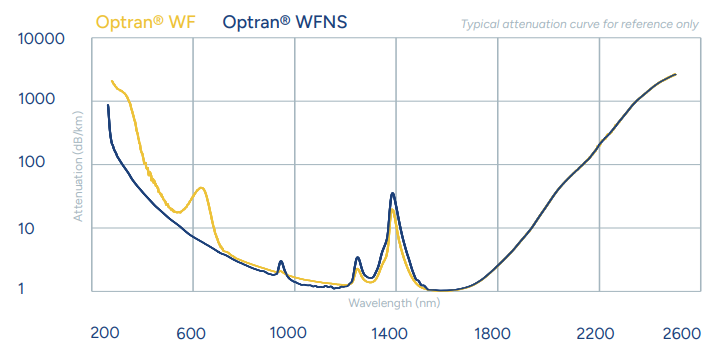

WFタイプとWFNSタイプの違い

●WFタイプ ― POVD製法（NS特性なし）
　・波長1400nm付近での透過率に優れている。
　・NA=0.22以下の製造に適している場合がある。
　・ファイバーバンドルの融着加工に適している。
　・700~2400nmの波長に対応している。

●WFNSタイプ ― PCVD製法（NS特性あり）
　・波長700mn以下の透過率が優れている。
　・NA=0.22以上の製造に適している場合がある。
　・300~2400nmの波長に対応している。

CeramOptec社のプリフォーム製造技術

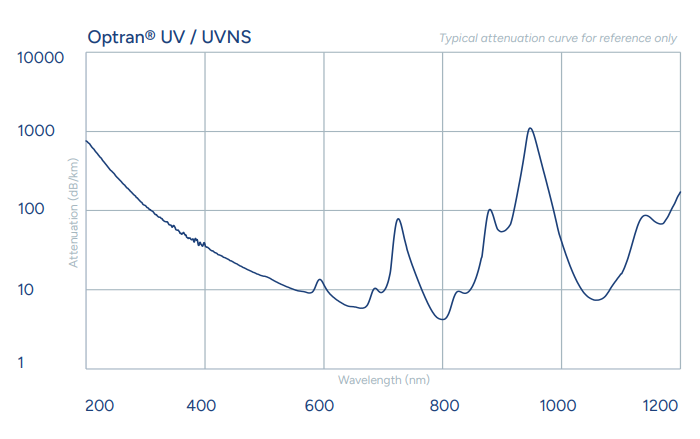

UVタイプとUVNSタイプの違い

●UVタイプ ― POVD製法（NS特性なし）
　・NA=0.22以下の製造に適している場合がある。
　・ファイバーバンドルの融着加工に適している。
　・220~1200nmの波長に対応している。

●UVNSタイプ ― PCVD製法（NS特性あり）
　・NA=0.22以上の製造に適している場合がある。
　・ソラリゼーション耐性と放射線耐性に優れている。
　・190~1200nmの波長に対応している。

 CeramOptec社のプリフォーム製造技術

関連記事

一覧に戻る

  • 人気記事

お電話からお問い合わせ

03-6265-3310

メールからお問い合わせ

お問い合わせフォームへ

SEARCH
