2021.12.10

小型カメラ

テーマ：

ヒートマップの表示方法（IDS社製 NXTカメラ）

IDS社のNXTカメラは、ユーザーが作成したアプリケーションをカメラ側で実行できるCPU搭載のカメラです。アプリケーションにはAIを含めることが可能です。IDS社から提供されている画像認識AIの分類（Classification）が行えるビジョンアプリ「Classifier」は、バージョン1.3.7からヒートマップを表示することが可能になりました（合わせてIDS NXTカメラのOSバージョンを1.3.0以上にする必要がございます）。
ヒートマップ（アテンションマップ）は、画像内の対象物の判断をAIが行った際に、その判断を行った根拠となる画像領域を視覚化したものです。ヒートマップを見ることで意図した通りにトレーニングが行われているか確認をすることができます。また、今後のトレーニングに用いる画像を検討する上でも有益な情報になります。

本記事では、ビジョンアプリ「Classifier」にてヒートマップを表示するために必要な設定箇所を、クラウドベースのAIソフトウェアIDS NXT lighthouseでのトレーニング時とビジョンアプリ「Classifier」使用時のそれぞれでご紹介いたします。

1. IDS NXT lighthouseでの設定箇所

IDS NXT lighthouseでは、「トレーニング」項目にて設定を行う箇所がございますので、それまでの手順はこれまでと同様に行います。IDS NXT lighthouseの基本的な使い方につきましては、別ページにて使用手順を含めた内容紹介を行っておりますので、そちらをご参照ください。
・画像認識AI（物体検出：Object Detection）を簡単に実行（IDS社製 NXTカメラ）

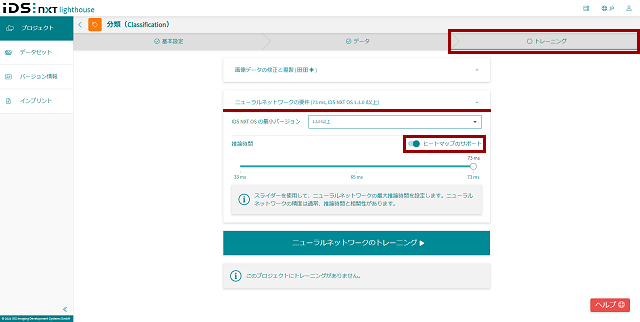

「トレーニング」項目まで進みましたら、「ニューラルネットワークの要件 (73 ms, IDS NXT OS 1.3.0 l以上)」から「推論時間」の「ヒートマップのサポート」を有効にします。
ヒートマップの表示方法（IDS社製 NXTカメラ）1

「ヒートマップのサポート」が有効な状態で「ニューラルネットワークのトレーニング」が実行されますと、作成されたCNNにてヒートマップ表示を有効にすることができます。

2. Classifierでの設定箇所

IDS Vision Cockpitから「Classifier」アプリを選択します。「VAPP」タブの下方の「Configurables」項目の「CNN」にて「ヒートマップのサポート」が有効な状態で作成されたCNNを選択すると「Heatmap」が表示されますので、こちらを有効にします。
ヒートマップの表示方法（IDS社製 NXTカメラ）2
