主な特徴
■ 広い波長域での低損失伝送＠200nm～2000nm
■ ハーメチックコーティングによる高信頼性
■ 幅広いNAのラインアップ（0.12～0.28）
■ 低NA拡張
■ 生物学的適合性ある材質
■ ISO9001準拠

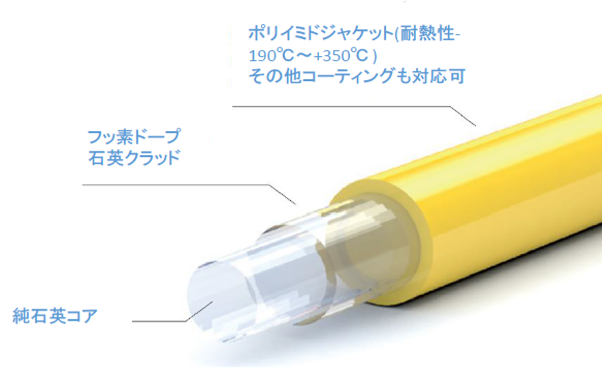

■ ポリイミドジャケットによる高い耐熱性：-190℃～+350℃（-310°F～+662°F）
■ ハーメチックコーティングによる高信頼性
■ 幅広いNAのラインアップ（0.12～0.28）
■ 低NA拡張
■ 生物学的適合性ある材質
■ ISO9001準拠
■ ポリイミドジャケットによる高い耐熱性：-190℃～+350℃（-310°F～+662°F）
主な特性
■ 対応波長： 200～2000nm
■ ステップインデックス
■ クラッド径： 100um～300um（標準クラッド径： 220um）※660um品もリリース予定
■ 対応可能NA： 0.12±0.02、0.15±0.02（低NA） / 0.22±0.02（標準NA） / 0.26、0.28（高NA）
■ ステップインデックス
■ クラッド径： 100um～300um（標準クラッド径： 220um）※660um品もリリース予定
■ 対応可能NA： 0.12±0.02、0.15±0.02（低NA） / 0.22±0.02（標準NA） / 0.26、0.28（高NA）
アプリケーション例
■ 分析装置
■ センシング
■ 天文や航空電子工学
■ 様々な種類の波長を用いるアプリケーション
■ センシング
■ 天文や航空電子工学
■ 様々な種類の波長を用いるアプリケーション

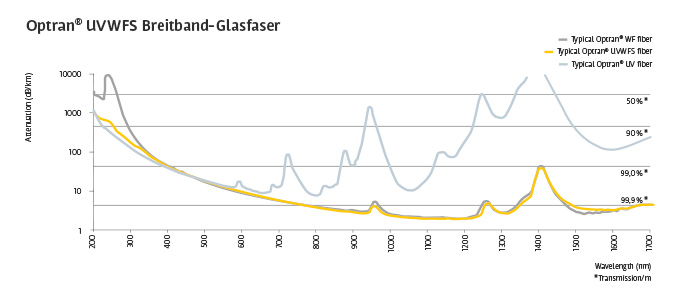

伝送損失グラフ
UVWFSファイバー実績
| コア径(μm) | クラッド径(μm) | NA |
|---|---|---|
| 50 μm | 70 μm | 0.22 |
| 100 μm | 110 μm | 0.12 |
| 100 μm | 140 μm | 0.12 |
| 105 μm | 125 μm | 0.22 |
| 200 μm | 220 μm | 0.22 |
| 330 μm | 363 μm | 0.22 |
| 400 μm | 440 μm | 0.22 |
| 600 μm | 660 μm | 0.22 |
| 600 μm | 660 μm | 0.23 |
| 600 μm | 660 μm | 0.28 |
| 670 μm | 737 μm | 0.22 |
| 800 μm | 880 μm | 0.12 |
| 1000 μm | 1100 μm | 0.22 |
| 1500 μm | 1560 μm | 0.12 |
必要なファイバーはお問い合わせください
CeramOptec社で製造可能な光ファイバーの種類は豊富なため、上記にあてはまらない仕様でもご案内できる可能性がございます。まずはお気軽にお問い合わせください。
