シングルエミッターLD用　スロー軸　コリメーションレンズ（SACレンズ）

シングルエミッターLD用　スロー軸　コリメーションレンズ（SACレンズ）

INGENERIC GmbH

SACレンズはレーザーダイオード（LD）のスロー軸のビームフォーミングのための極めて効率的な手段です。シリンドリカルレンズのモノリシックアレイもしくはシングルエミッターコリメーション用のシングルレンズとして使用できます。非球面設計のオプティクスは光の効率的なコリメーションを保証します。さらに、レンズの正確なセンタリングと低いウェッジエラーにより、ファスト軸の性能に影響を与えません。INGENERIC社のオプティクスは全て高品質の光学ガラスを使用しています。

特徴

・透過率＞99%
・高度な金型成形技術による完全な再現性
・高い信頼性と品質
・低NREコストカスタム対応
・最高レベルの精度と均一性
・正確な外寸とセンタリングによる扱いやすさ
・大量生産時の経済的な製造工程
・クリアアパーチャーの最大化

品質

INGENERIC社は拡張された品質管理方針を持ち、最先端の計測機器でレンズをテストすることでユーザー様のアプリケーション内でのSACレンズの優れた性能を保証しています。INGENERIC社の洗練された製造技術と相まって、これは卓越したコリメーション性能を持つ光学素子の製造を保証します。

サービスとオプション

アプリケーションに最適なソリューションを提供するために、INGENERIC社は幅広い種類のSACレンズを提供しています。INGENERIC社では、お客様の用途に合わせて最適化されたカスタムSACレンズの設計・開発・製造も行っています。

カスタマイズ項目例：
 - NA、EFL、BFL、Pitch
 - Length、Height
 - ARコーティング（400nm ～ 2,100nm）

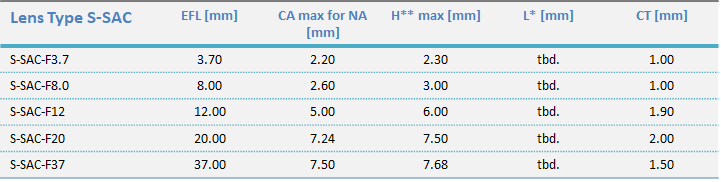

仕様

%%title%%EFL>37mmまでのシングルSACレンズの提供が可能です

EFL : 有効焦点距離 (Effective focal length) @ 808 nm
CA : クリアアパーチャー
NA : 開口数 (Numerical Aperture)
Coating : Standard AR 780-1020 nm
Transmission : > 99%
L* :  長さ [+/-0.10mm] 選択可能(1.00mm~)
H* : 高さ >1.0mm~仕様表の高さまで選択可能
CT : 中心厚  [+/- 0.02 mm]

INGENERIC社会社紹介動画

INGENERIC GmbH

INGENERIC社は、高出力レーザーダイオード向けのビーム整形において最も重要となるオプティクスを製造しています。INGENERIC社のレンズは高品質ガラスから製造され、非球面形状をしています。世界中の顧客への納品実績により培われた製造ノウハウはレンズに高い透過率と優れたコリメーション特性をもたらし、レーザーダイオードのビームを最高品質にすることを保証します。
