ファイバー素線形状加工ワークステーション Trig™

KRELLTECH

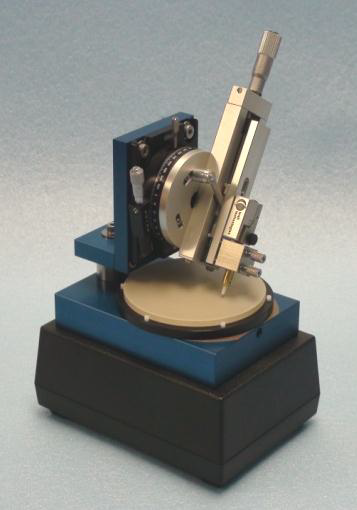

Trig™ は Trig LT™ の上位機種です。ファイバ素線を 0 ～ 50 度に傾けて加工することはTrig LT™ でも可能ですが、Trig™ はインライン上で端面の状態を確認することができます。ファイバ素線をワークホルダーから外さずに確認できるので、生産性の向上が得られます。

製品カタログPDF

主な特徴

■ 自由な角度制御によるベアファイバ研磨
■ リアルタイムでのビデオモニタリング
■ インライン上での端面確認が可能
■ PMファイバ対応可能
■ 高速の形状加工プロセス
■ 各種ファイバに対応可能なファイバアダプタ
■ 生産ライン用途、R&D用途にも対応可能

＜高い自由度＞
角度付き研磨回転部は、Trig™で簡単に調整できます。アダプター部がファイバを守り、そして研磨面へ進めます。アダプターは、様々なタイプや径のファイバ用の物で、すぐに交換できます。

＜制御性＞
アダプターとエンドエフェクターにより、研磨中にファイバを支えます。Trig™のリアルタイム検査スコープにより、位置合わせとファイバの研磨面への突き出しがモニターされます。

＜高い精度＞
Trig™のインラインスコープモジュールは、直線スライド上にあり、ファイバの下のビデオスコープに乗ります。これにより、ファイバをTrig™に乗せたまま、研磨後の端面を見る事ができます。また、検査スコープは、PMファイバの位置合わせにも使用できます。

仕様

検査パフォーマンス
■ リアルタイム検査
・ 倍率80倍
■ インライン上での端面確認
・ 倍率400倍
・ 同軸照明
■ ビデオ信号
・ EIA/NTSC の互換性
・ スイッチ変更可能
■ ビデオインターフェース
・ BNCコネクタ

研磨パフォーマンス
■ 角度制御範囲
・ 0 (フラット）～50°
■ 角度再現性
・ +/- 0.5° (Typ.)
■ 研磨動作
・ ランダム
■ 研磨スピード
・ 調整可能
■ 研磨フィルムサイズ
・ 直径4インチ

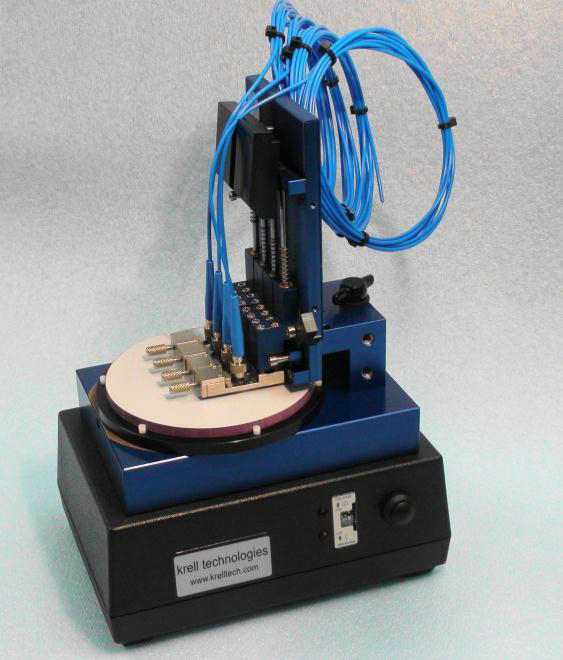

KRELLTECH

KRELLTECH社は、コネクタ付きシングルモードファイバーのポータブル研磨機を業界で初めて発表したメーカーです。KRELLTECH社の研磨機は通信や医療、センシングなど幅広い分野の光学的端末処理のプロセスで使用されています。研磨対象は光ファイバー素線、コネクタ付き光ファイバー、導波路にまで及びます。研磨の種類も、フラット研磨、角度付き研磨、円錐研磨など様々な形状に対応しています。
